מודלים ארכיטקטוניים

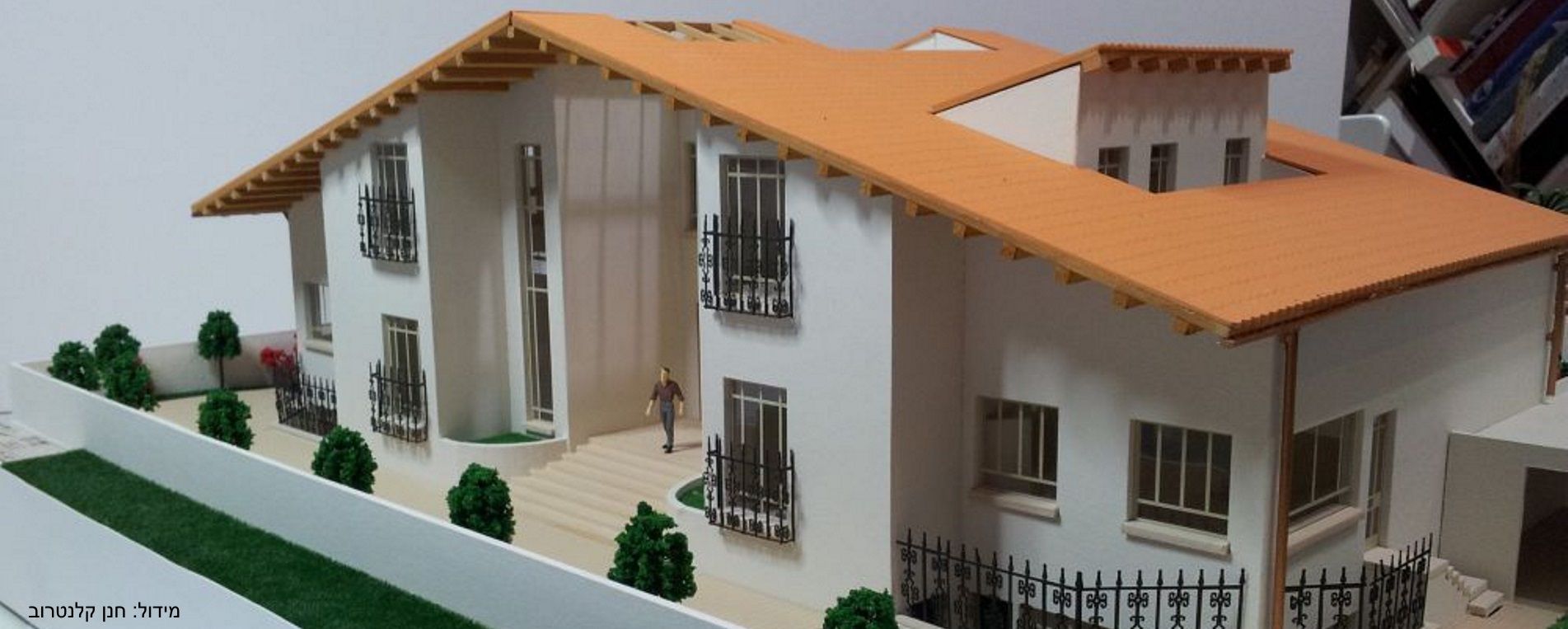

דגמים ארכיטקטוניים (או דגמים אדריכליים) הם דגמים של מבנים אדריכליים המורכבים עבור יזמים, אדריכלים, קבלנים ומתכנני ערים ככלי להמחשת המבנה הסופי ללקוחות פוטנציאליים. בדרך זו ניתן להמחיש מגוון רחב של מבנים כמו מגדלי משרדים, שכונות חדשות בהקמה, מרכזים מסחריים ואף בתכנון בתים פרטיים. לדגם כמה מטרות:

1. עוזר באיתור בעיות תכנוניות או תקלות שלא עלו בשלב התכנון הממוחשב ומאפשר מבט תלת מימדי שעוזר בקבלת החלטות ברמת התכנון וברמת העיצוב. שינויים שייעשו בשלב הזה יחסכו בעלויות ובזמן רב בהמשך הפרויקט.

2. משמש כלי לקידום מכירות של נכסי נדל"ן ומשרדים. דגם אדריכלי טוב עוזר להמחיש איך יראה הפרויקט העתידי ומקל על הלקוח להשתכנע להתחייב ולהשקיע כסף רב בנכס שעדיין אינו קיים למעשה אלא 'על הנייר'.

3. מודל ארכיטקטוני שנבנה בצורה מקצועית מוסיף לתדמית של חברת הנדל"ן ומשמש כאלמנט ויזואלי מושך. אם תמונה שווה אלף מילים, הרי שמודל תלת מימדי שווה אלף תמונות.

מודל טוב מצריך ביצוע איכותי ומדוייק, שמירה על פרטים ברמה הגבוה ביותר ומצריך שימוש בחומרים מיוחדים, טכניקות של צביעה ושילוב של חומרים שונים על מנת להגיע למרקם ולמראה הקרוב ביותר למציאות. קנה המידה הוא כזה המאפשר להתרשם מכל מרכיבי המבנה עד לפרטים הקטנים ביותר כמו אלמנטים סביבתיים, צמחייה, מרחבי תחבורה וחניה ועוד. דגמים מסוימים מאפשרים פירוק של חלקים מסתירים או ביצוע חתכים במודל על מנת להמחיש מבנה פנימי של הבניין או סגנון עיצוב הפנים והריהוט במבנה. ניתן לשלב בדגם תאורה, שילוט, אבזור מיוחד וצמחייה. כל אמצעי נוסף שיביא לתחושת מציאות טובה יותר של הדגם בסביבתו הטבעית יהפוך את הדגם למדויק יותר.

מודלים אדריכליים בחיתוך לייזר

בניית מודלים אדריכליים הוא תחום הנסמך באופן רחב על טכנולוגיית הלייזר. שימוש מושכל בטכנולוגיית הלייזר מאפשר לצאת מהעולם הדו-מימדי וליצור גופים תלת-מימדיים כרצוננו. במקרים רבים, ניתן "לפרוס" את הגוף אותו רוצים לייצר במספר אופנים:
א. חלוקת הגוף התלת מימדי לפרוסות בעובי שניתן לחתוך בלייזר (בהתאם לחומר הגלם המתאים).
ב. יצירת פריסה שטוחה ע"י שימוש בצריבה לקווי קיפול וחיתוך לקווי המתאר, אותה ניתן לקפל כדי לקבל את הגוף התלת מימדי (בדומה לקופסאות קרטון).
ג. חיבור חלקים שנחתכו מיריעה שטוחה והדבקתם ליצירת גוף תלת-מימדי.

טכנולוגיית החיתוך בלייזר היא טכנולוגיה מובילה בעולם בוני המודלים והכרחית כמעט כמו הסכין היפנית. היכולת המהירה והפשוטה לעבור מקבצי שרטוט דו מימדיים של חזיתות המבנים לקבצי חיתוך המודל בצורה מדויקת ונקייה הופכת את החיתוך בלייזר לכלי חיוני. כמות הזמן הנחסכת בעבודה בשיטה זו גדולה ומאפשרת בזמן הנותר להתמקד בדיוק הפרטים הקטנים והתאמת הצבעים והמרקמים בצורה אופטימלית.

בחיתוך בלייזר ניתן לחתוך מגוון גדול של חומרים כמו: קרטוני ביצוע וקרטונים דחוסים, 'קרטון מוזיאונים' לבן וניירות מיוחדים, חלקי אקריל ופלסטיקים אחרים, לוחות צבועים ויריעות בד.

מימד נוסף לא פחות חשוב הוא נושא החריטה והצריבה בלייזר. בעזרת טכניקה זו ניתן להוסיף פרטים רבים במודל על גבי החזיתות והמשטחים המשמשים לבניית המודל. אם זה סימון אריחי הבניין, חריטת מרקם האבנים המשתלבות במדרכות המבנה, חריטת טקסטורות ומרקמים מעוצבים ע"י מעצב הבניין ועוד אפשרויות כיד הדמיון. השילוב בין הצריבה והחיתוך מאפשרת להרכיב את החלקים כסוג של פאזל תלת מימדי המרכיב לבסוף את הדגם הסופי.

מודלים אדריכליים בהדפסת תלת מימד

באמצעות מדפסת תלת מימד ניתן לייצר חלקי מודלים בקנה מידה נכון ובמראה המציאותי ביותר. היתרון הגדול של הטכנולוגיה לייצור מודלים הוא בחסכון בעבודת הדבקה, התאמה, הרכבה וכו'. זמן הייצור בדר"כ ארוך יחסית, אך זהו זמן שהמדפסת עובדת ובונה המודלים יכול להקדיש לדברים אחרים. החיסרון העיקרי הוא העלות הגבוהה יחסית (שמתקזזת עם החסכון בזמן עבודה).
ניתן להדפיס דגמי אנשים, מכוניות, איבזור עירוני, בעלי חיים או כל גוף תלת מימדי שישמש בדגם. ניתן להשתמש בסוגי פלסטיק שונים: ABS, PLA או ניילון, בהתאם לצורך.
